En 2023, chez rmmcia, nous avons commencé la fabrication d'un nouveau raccord en laiton, breveté, conçu pour résoudre un problème courant lors de la réalisation de branchements sur des tuyaux en polyéthylène, d’une manière rapide et facile en permettant le perçage sans interrompre l'alimentation en eau.

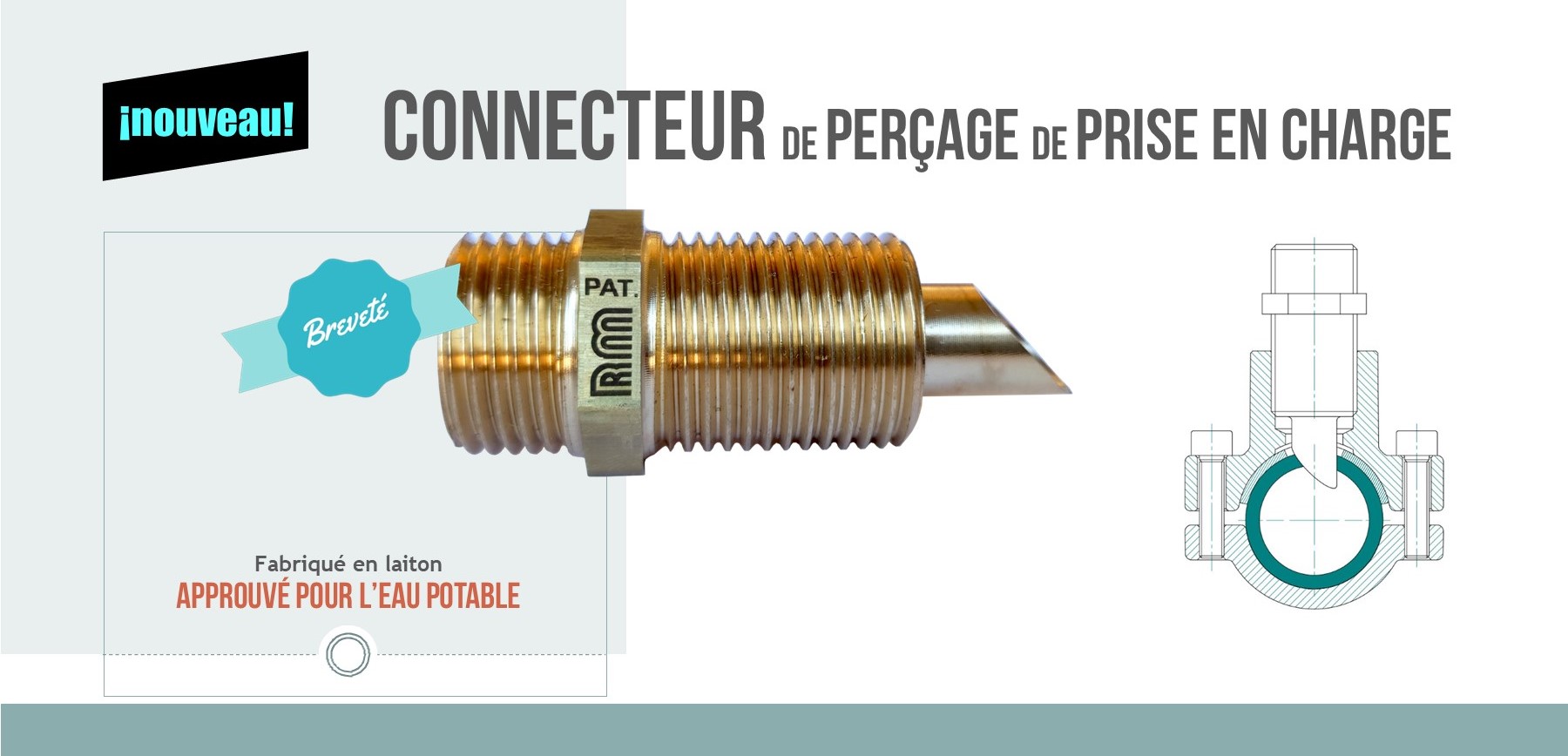

Il s'agit d'un raccord fileté mâle-mâle BSPP de 1/2", doté d'une bride hexagonale pour le serrage et d'une extension (comme un bec) à bord tranchant et oblique. Ce bec permet defaire un trou au tuyau au fur et à mesure que vous le vissez.

La principale utilité de ce nouveau connecteur est de permettre une dérivation en charge, sans nécessité de couper l'alimentation ou de la dépressuriser. On n’a pas besoin d’outil spécial, seulement une clé anglaise et du ruban de Téflon, en plus du collier de prise d’eau et le robinet d’arrêt.

Son inventeur est Germán Sánchez Martín et le connecteur a été reconnu comme l'une des 10 meilleures inventions de 2022 (Los 10 mejores inventos españoles patentados en 2022, Source : El Periódico).

OUTILS NÉCESSAIRES (pour le connecteur de perçage de 1/2")

  • Collier de prise d’eau (en laiton ou polypropylène)
  • Clé anglaise
  • Robinet d’arrêt
  • Ruban de Téflon

POUR QUEL TYPE DE TUYAUX EST-IL CONÇU ?

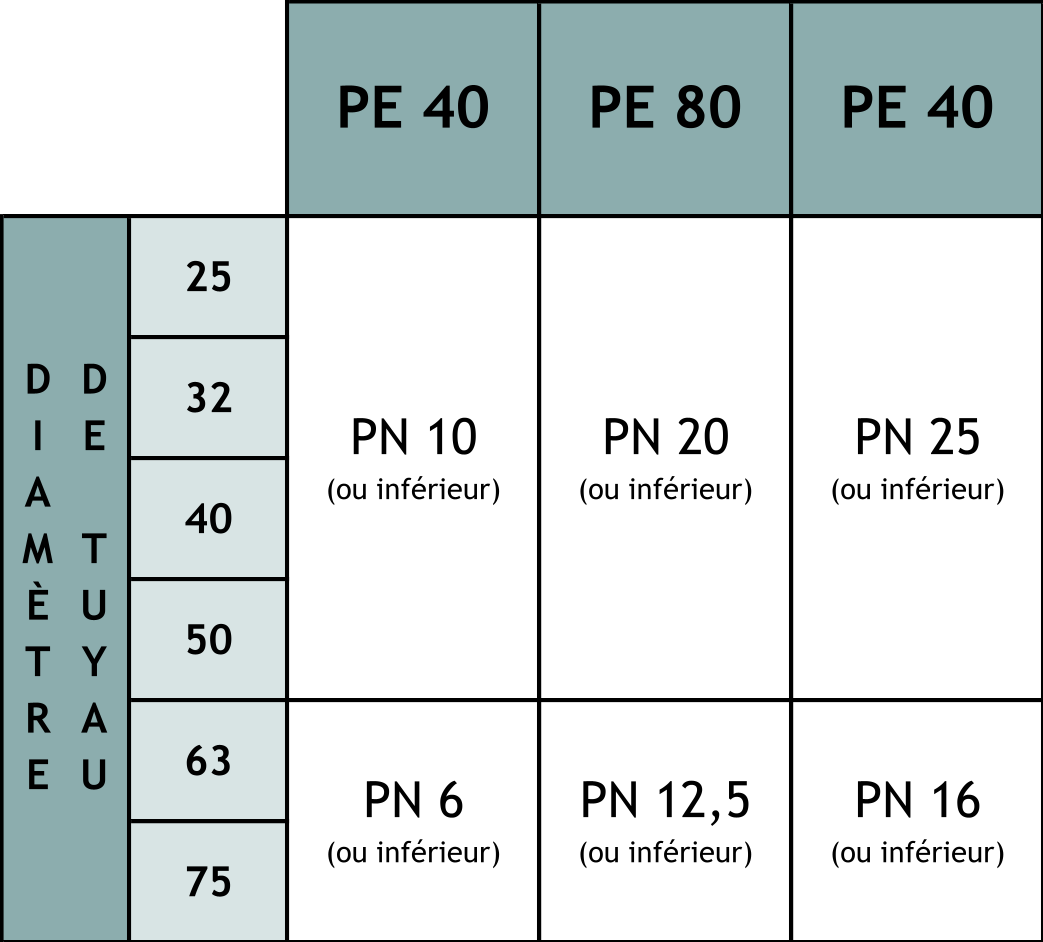

Voici un tableau avec les types de tuyaux en polyéthylène (PE), les diamètres de tuyaux et leur pression nominale (PN).

Si vous avez besoin de le savoir, la dimension du tube est en surimpression sur le tube lui-même.

PROCÉDURE D’ASSEMBLAGE

(plus tard, des informations sur la vérification de compatibilité avec d'autres colliers de prise que celles de rmmcia)

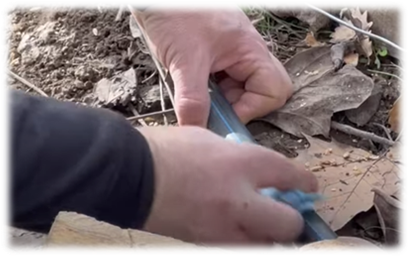

1- Nettoyez la surface du tuyau.

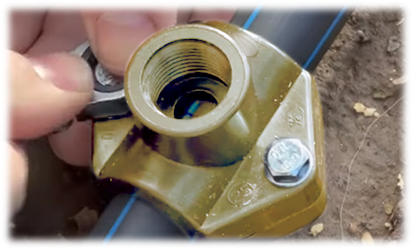

2- Installez un collier de prise d’eau à l’endroit choisi.

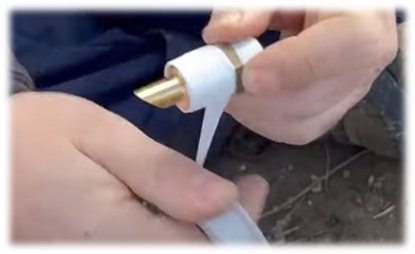

3- Appliquez du ruban de Téflon sur les deux filetages, environ 15 tours, toujours dans le sens du filetage.

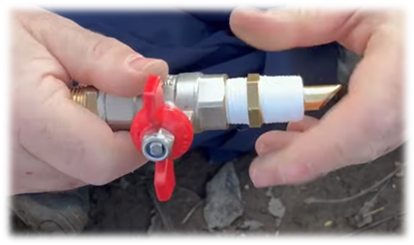

4– Vissez le connecteur du côté opposé au bec dans un robinet d’arrêt de ½”, en veillant à le laisser bien fermé.

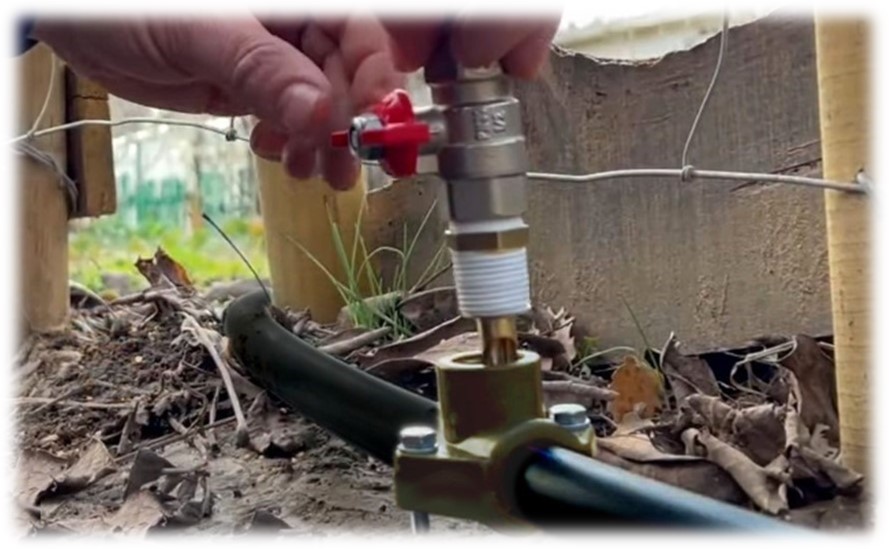

5- Fixez l'ensemble au collier, en l'insérant par le côté du bec.

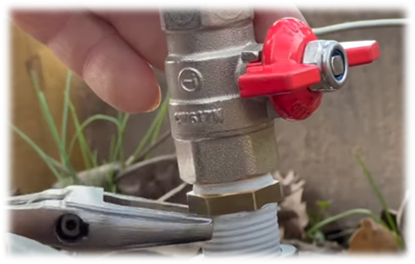

6- Vissez-le jusqu'à atteindre la butée, complétant ainsi le perçage du tuyau.

7- Ouvrez soigneusement le robinet d'arrêt pour recueillir le morceau coupé résultant -le cas échéant-, puis refermez le robinet.

VÉRIFICATION DE LA COMPATIBILITÉ D'UN COLLIER DE PRISE D'EAU AVEC LE CONNECTEUR DE PERÇAGE RMMCIA

Si no se utiliza un collarín de rmmcia, existe un método sencillo para hacer la comprobación de compatibilidad del collarín con el conector.

Il existe une méthode simple pour vérifier la compatibilité d'un collier différent à ceux de rmmcia avec le connecteur de perçage.

1) Visser le connecteur de perçage jusqu'à ce qu'il atteigne la fin du filetage du collier. Il n'est pas nécessaire d'utiliser du ruban de téflon pour la vérification.

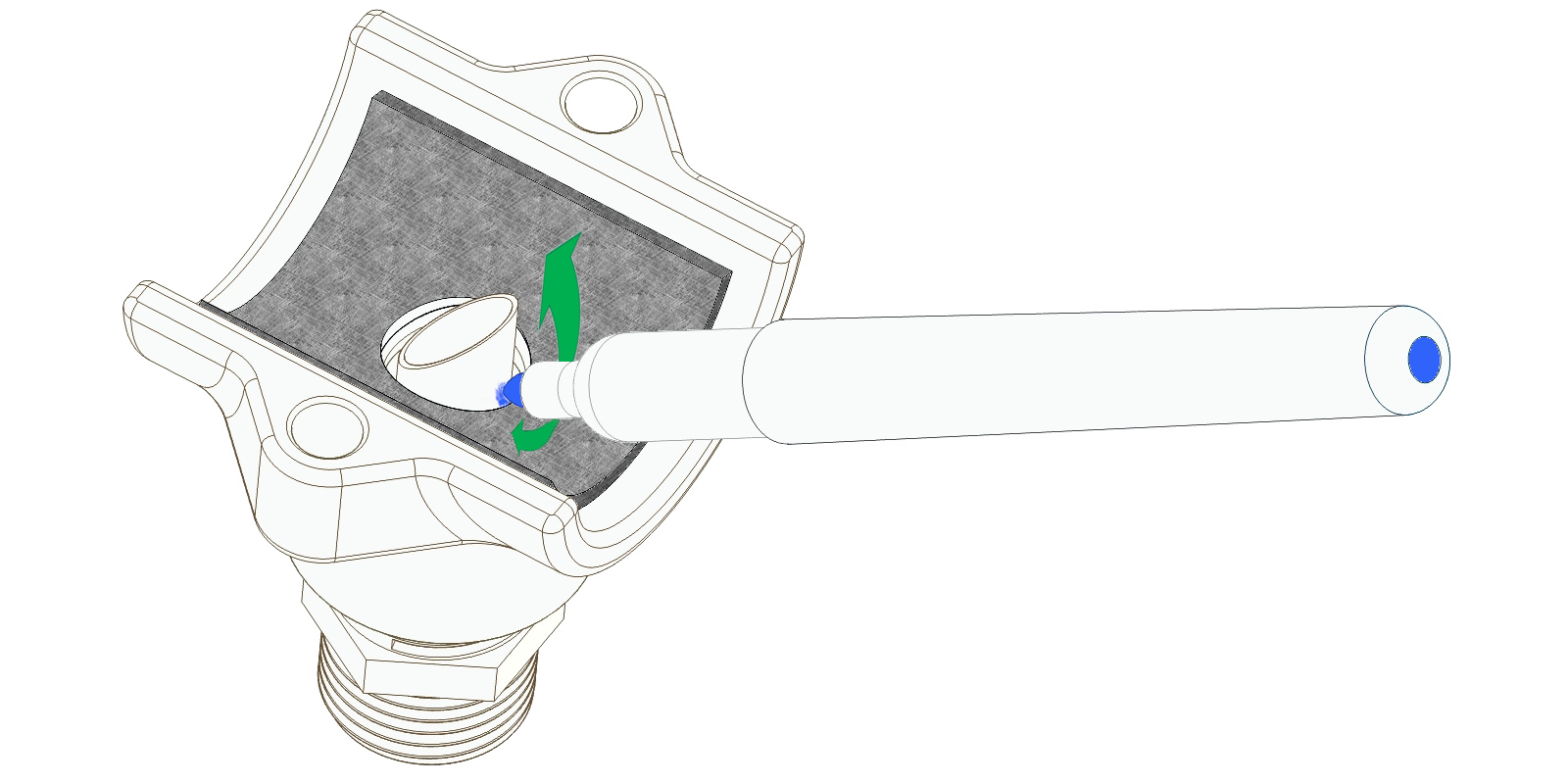

2) Por el lado interior del collarín sobresaldrá el pico del conector. La junta deberá estar instalada para la comprobación. Se prosigue marcando con un rotulador el pico a nivel de la junta por el lateral, es decir, emplazando el rotulador en el mismo sentido del tubo. Le bec du connecteur dépassera à travers l'intérieur du collier. Le joint doit être installé pour la vérification. Marquez le bec au niveau du joint sur le côté en utilisant un marqueur, n alignant le marqueur dans la même direction que le tuyau.

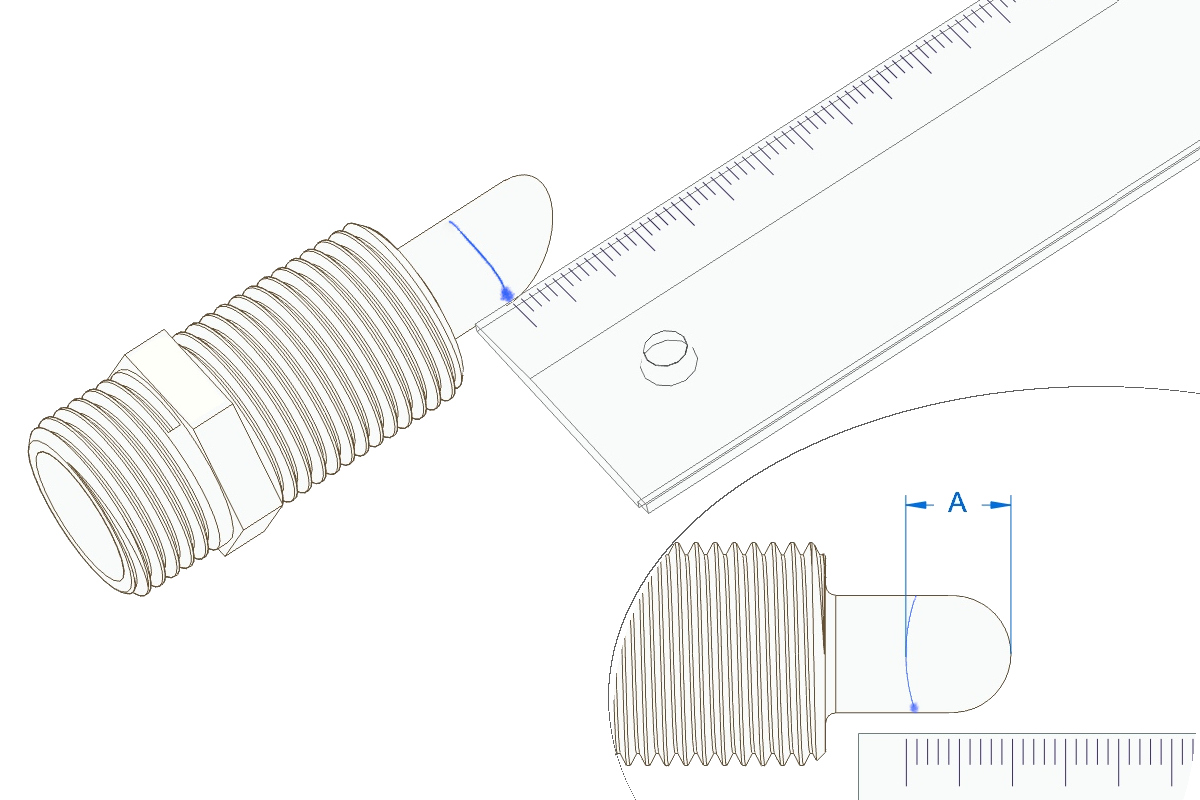

3) Mesurez (en mm) la distance entre la marque et l'extrémité la plus longue du bec. Si la marque se trouve sur un côté différent de cette extrémité, prolongez la marque pour effectuer la mesure au point spécifié.

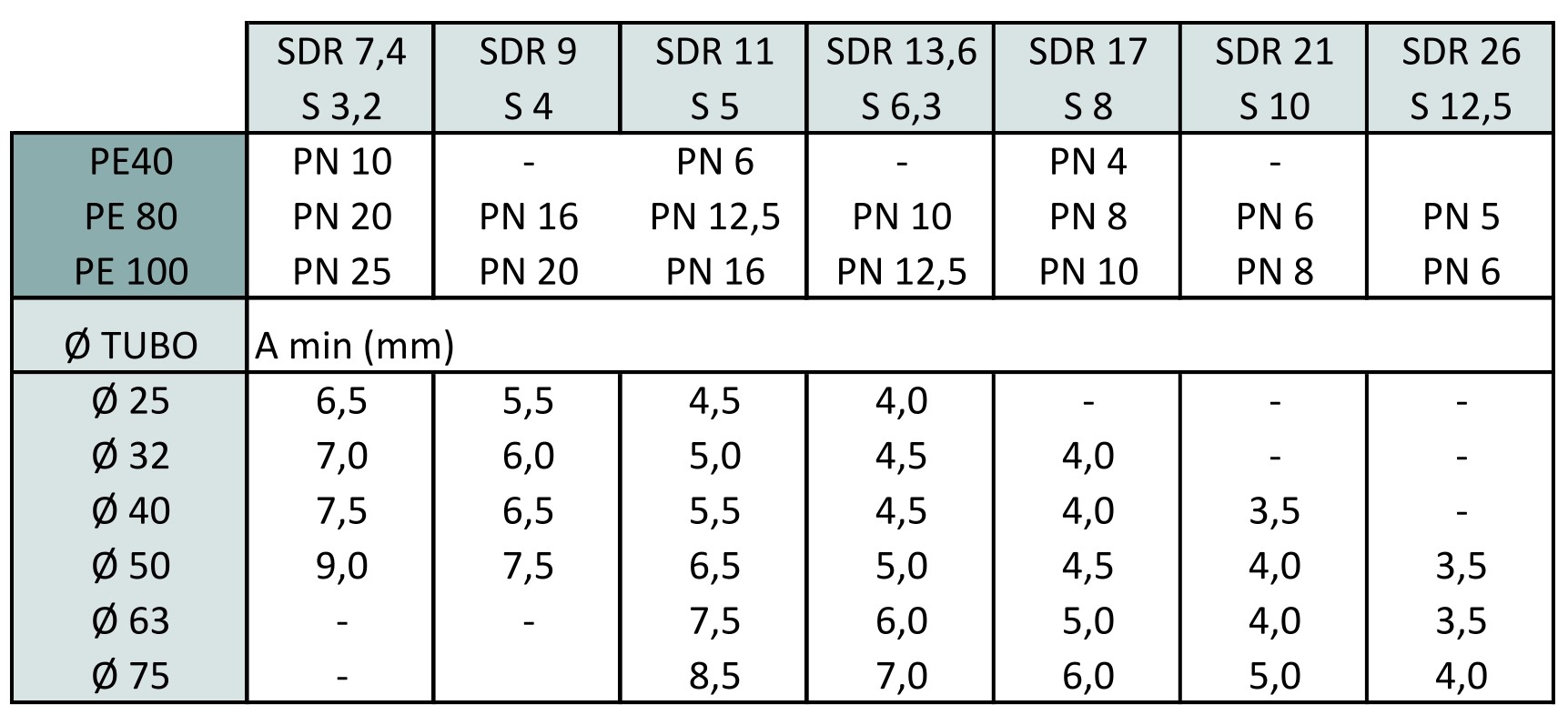

4) Une fois que vous avez cette mesure en mm (A), consultez le tableau de compatibilité pour la mesure obtenue. Pour que le collier soit compatible avec le connecteur perforant, la mesure obtenue doit être égale ou supérieure à celle indiquée dans le tableau. L'absence de valeur (-) indique une incompatibilité ou un tube non disponible.

N'hésitez pas à visiter la page du produit et les colliers de prise d’eau de rmmcia, toutes compatibles avec le connecteur de perçage.

  • connecteur de perçage MM de 1/2", référence 467200
  • collier de prise d’eau en laiton 462025 - diamètre PE 25, filetage de sortie de 1/2"
  • collier de prise d’eau en laiton 462032 - diamètre PE 32, filetage de sortie de 1/2"
  • collier de prise d’eau en laiton 462040 - diamètre PE 40, filetage de sortie de 1/2"
  • collier de prise d’eau en laiton 462050 - diamètre PE 50, filetage de sortie de 1/2"
  • collier de prise d’eau en laiton 462063 - diamètre PE 63, filetage de sortie de 1/2"
  • collier de prise d’eau en laiton 462075 - diamètre PE 75, filetage de sortie de 1/2"
